Ultra Compact IQ Modulator Bias Controller Aŭtomata biasa regilo

Mallonga Priskribo:

Rofea 'Modulator Bias Controller estas speciale desegnita por Mach-zehnder-modulatoroj por certigi stabilan operacian staton en diversaj operaciaj medioj. Surbaze de ĝia plene ciferecigita signal -pretiga metodo, la regilo povas provizi ultra stabilan agadon.

La regilo injektas malaltan frekvencon, malaltan ampleksan dither -signalon kune kun biasa tensio en la modulatoron. Ĝi daŭre legas la eliron de la modulatoro kaj determinas la kondiĉon de la biasa tensio kaj la rilata eraro. Nova biasa tensio estos aplikata postvortoj laŭ la antaŭa mezurado. Tiamaniere, la modulatoro estas certigita funkcii sub taŭga biasa tensio.


Produkta Detalo

Rofea Optoelectronics ofertas optikajn kaj fotonajn elektro-optikajn modulatorojn produktojn

Produktaj Etikedoj

Karakterizaĵo

• Provizas tri biasojn por IQ -modulatoroj modulaj formato sendependa:
• QPSK, QAM, OFDM, SSB kontrolita
• Plug and Play:
Neniu mana kalibrado bezonis ĉion aŭtomatan
• I, Q -brakoj: Kontrolo sur pintaj kaj nulaj modoj alta estingo Ratio: 50dB MAX1
• P-brako: Kontrolo sur Q+ kaj Q- modoj precizeco: ± 2◦
• Malalta profilo: 40mm (W) × 28mm (d) × 8mm (h)
• Alta stabileco: Plene cifereca efektivigo facile uzebla:
• Manlibra operacio kun mini -jumper flekseblaj OEM -operacioj per UART2
• Du modoj por provizi biasajn tensiojn: A.Automata biasa kontrolo B.User difinita biasa tensio

Elektro-Optika Modulatoro Elektro-Optika Modulatora Modulatoro Bias-Regilo Biasa Punkta Regilo IQ-Modulatoro DP-IQ-Modulatoro Aŭtomata Bias-Regilo

Apliko

• Linbo3 kaj aliaj iqmodulatoroj
• QPSK, QAM, OFDM, SSB kaj ktp
• Kohera transdono

Agado

图片 1

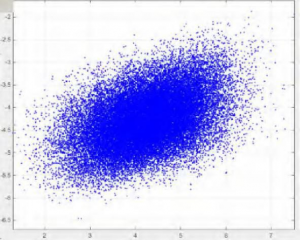

Figuro 1. Konstelacio (sen regilo)

图片 2

Figuro 2. QPSK -konstelacio (kun regilo

图片 3

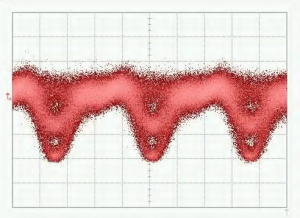

Figuro 3. QPSK-okula ŝablono

图片 5

Figuro 5. 16-QAM Konstelata Padrono

图片 4

Figuro 4. QPSK -spektro

图片 6

Figuro 6. 16-QAM-spektro

Specifoj

Parametro

Min

Tipo

Max

Unuo

Kontrola agado
Mi, Q -brakoj estas kontrolitajNula (minimuma) Pinto (maksimume) punkto
Funkcia rilatumo

Mer1

50

dB

P -brako estas kontrolitaQ+(ĝuste kvadraturo) Q- ( maldekstre kvadraturo) punkto
Precizeco ĉe Quad

-2



+2

grado2

Stabila tempo

15

20

25

s

Elektra
Pozitiva potenca tensio

+14.5

+15

+15.5

V

Pozitiva Potenco -Fluo

20



30

mA

Negativa potenca tensio

-15.5

-15

-14.5

V

Negativa potenca kurento

8



15

mA

Elira tensia gamo

-14.5



+14.5

V

Dither Amplitude

1%Vπ



V

Optika
Enira optika potenco3

-30



-8

DBM

Enira ondolongo

1100



1650

nm

1. MER rilatas al modulatora estingo. La estingila rilatumo atingita estas tipe la estingila rilatumo de modulatoro specifita en modulatora datumaro.
2. Bonvolu esti rimarkitaj, ke eniga optika potenco ne konformas al la optika potenco ĉe elektita biasa punkto. Ĝi rilatas al la maksimuma optika potenco, kiun la modulatoro povas eksporti al regilo kiam biasa tensio iras de −vπ al +vπ.

Uzantinterfaco

图片 7

Figuro5. Asembleo

Grupo Operacio

Klarigo

Restarigi Enmetu jumper kaj elprenu post 1 sekundo Restarigu la regilon
Potenco Potenca fonto por biasa regilo V- ligas la negativan elektrodon de la nutrado
V+ ligas la pozitivan elektrodon de la nutrado
Meza haveno ligas kun la tera elektrodo
Polusa1 PLRI: Enmetu aŭ elprenu la jumper Neniu Jumper: Nula reĝimo; Kun Jumper: Pinta reĝimo
PLRQ: Enmetu aŭ elprenu la jumper Neniu Jumper: Nula reĝimo; Kun Jumper: Pinta reĝimo
PLRP: Enmetu aŭ elprenu la jumper Neniu Jumper: Q+ reĝimo; Kun Jumper: Q- reĝimo
LED Konstante plu Laborante sub stabila stato
ON-OFF aŭ OFF-ON ĈIU 0,2S Prilabori datumojn kaj serĉi kontrolpunkton
On-Off aŭ Off-on ĉiu 1s Eniga optika potenco estas tro malforta
On-Off aŭ Off-on ĉiu 3s Eniga optika potenco estas tro forta
PD2 Konekti kun la fotodiodo PD -haveno ligas la katodon de la fotodiodo
GND -haveno konektas la anodon de la fotodiodo
Biasaj tensioj En, ip: biasa tensio por i brako IP: pozitiva flanko; En: Negativa flanko aŭ tero
QN, QP: biasa tensio por q brako QP: pozitiva flanko; QN: negativa flanko aŭ tero
PN, PP: biasa tensio por P -brako PP: Pozitiva flanko; PN: negativa flanko aŭ tero
Uart Funkciigu regilon per UART 3.3: 3.3V Referenca tensio
GND: Tero
RX: Ricevi de regilo
TX: Transdono de Regilo

1 Polar dependas de Sistemo RF -signalo. Kiam ne ekzistas RF -signalo en la sistemo, la poluso devas esti pozitiva. Kiam RF -signalo havas amplekson pli grandan ol certa nivelo, la poluso ŝanĝiĝos de pozitiva en negativon. Ĉi-foje, Nula Punkto kaj Pinta Punkto ŝanĝiĝos unu kun la alia.Q+ Punkto kaj Q-punkto ankaŭ ŝanĝiĝos unu kun la alia.

rekte sen ŝanĝi operaciajn punktojn.

2Nur unu elekto estos elektita inter uzado de regila fotodiodo aŭ uzado de modulatora fotodiodo. Oni rekomendas uzi kontrolan fotodiodon por laboratoriaj eksperimentoj pro du kialoj. Unue, regila fotodiodo certigis kvalitojn. Due, estas pli facile ĝustigi la enigan luman intensecon. Se uzante la internan fotodiodon de modulatoro, bonvolu certigi, ke la elira kurento de fotodiodo estas strikte proporcia al eniga potenco.
