Rof Optical Modulator 1064nm Malalta Vpi-faza modulilo Elektro-optika Modulatoro
Karakterizaĵo
Alta eltenema lumpotenco
Malalta duononda tensio ~ 2V
Malalta enmeta perdo
Alta modula bendolarĝo
Apliko
Sentado de optika fibro
Komunikado de optika fibro, lasera kohera sintezo
Faza prokrasto (ŝanĝilo)
Kvantuma komunikado
ROF-sistemo
Parametro
| Parametro | Simbolo | Min | Tip | Maks | Unuo | |
| Optikaj parametroj | ||||||
| Funkciantaondolongo | l | 960 |
| 1100 | nm | |
| Enmeta perdo | IL |
| 3 | 3.5 | dB | |
| Optika revenperdo | ORL |
|
| -45 | dB | |
| Optika fibro | Enigohaveno |
| Panda PM | |||
| eligohaveno |
| Panda PM | ||||
| Interfaco de optika fibro |
| FC/PC、FC/APCAŭ uzanto por specifi | ||||
| Elektraj parametroj | ||||||
| Funkciantabendolarĝo（-3dB） | S21 |
| 10 |
| GHz | |
| RFDuononda tensio（Ĉiu elektrodo） | @50KHz | Vπ |
| 2 |
| V |
| @10GHz | Vπ |
| 3 |
| V | |
| Elektraal rreveno perdo | S11 |
| -12 | -10 | dB | |
| RF Eniga impedanco | ZRF | 50 | W | |||
| Elektra interfaco |
| SMA (f) aŭ K (2.92 mm) | ||||
Limigaj Kondiĉoj
| Parametro | Simbolo | Min | Tip | Maks | Unuo |
| Eniga optika potenco | Pen,Max | dBm |
|
| 20 |
| Inenigi RF-potencon |
| dBm |
|
| 33 |
| Funkciantatemperaturo | Supre | ºC | 0 |
| 70 |
| Stoka temperaturo | Tst | ºC | -50 |
| 85 |
| Humideco | RH | % | 5 |
| 90 |
Karakteriza kurbo
S11&S21 Kurbo

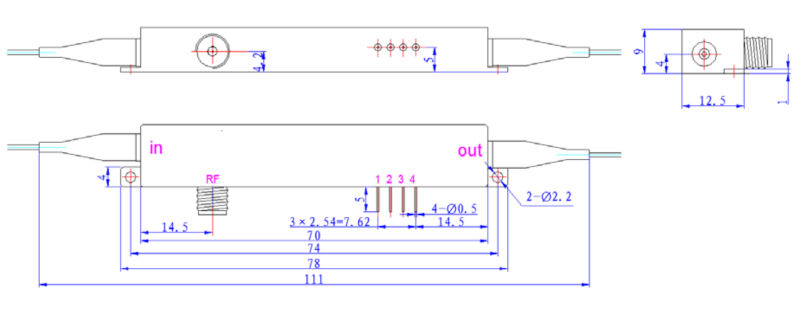

Mekanika Diagramo (mm)
Mendo informoj
| HAVENO | Simbolo | Notu |
| In | Optika eniga haveno | PM Fibro (125μm/250μm) |
| Ekstere | Optika eliga haveno | Opcio PM kaj SMF |
| RF | RF-eniga haveno | SMA(f) |
| Biaso | Bias-kontrola haveno | 1,2,3,4-N/C |
* bonvolu kontakti niajn vendojn se vi havas specialajn postulojn.
